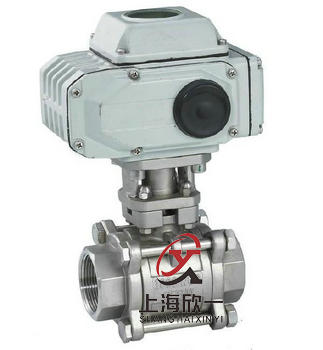

電動不銹鋼螺紋球閥
電動內螺紋球閥用途
技術參數
ZNR系列執行機構技術參數
閥體參數
電源
AC200/220V，50/60Hz
公稱通徑
DN10～100mm
輸出力矩
50N·M～2000N·M
公稱壓力
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍
0～90° 0～360°
泄漏量
軟密封:零泄漏
硬密封:≤額定流量的10-5
動作時間
15秒/30秒/60秒
執行機構
可另配PSQ、HQ、UNIC、361RS等系列
保護裝置
過熱保護
流量特性
快開特性
環境溫度
-30°～60°
可調范圍
DN10-80
250:1
手動操作
同附帶手柄操作
基本誤差
±1%
限位
電氣、機械二重限位
死區
≤1%
防護等級
相當于IP-65
回差
≤1%
位置測量
可選裝開關或電位計
適用溫度
密封面
驅動電機
8W/E
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
進線接口
PE1/2〞進線線鎖
電動內螺紋球閥的材料材質
連接方式
內螺紋連接
對焊連接
零件名稱
閥體閥蓋
WCB
CF8(304)
CF8M(316)
WCB
CF8(304)
CF8M(316)
球體、閥桿
2Cr13
0Cr19Ni9
OCr17Ni12Mo2
2Cr13
0Cr19Ni9
OCr17Ni12Mo2
密封圈、填料
增強聚四氟乙烯、對位聚苯
適用工況
適用介質
水、蒸汽
硝酸等腐
醋酸等腐
水、蒸汽
硝酸等腐
醋酸等腐蝕介質
適用溫度
-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)
上海欣一閥門有限公司Q911F電動內螺紋球閥分兩片式和三片式兩種廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系統。
Q911F電動球閥標準
產品設計標準: GB/T12237, ASME16.34, API608
管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1, ASMEB1.20.1,BS21, DIN2999/599, BSP
檢驗標準: JB/T9092,API598, EN12266
工作壓力: 1000WOG/PSI
溫度范圍: -46°C ~ 200°C (-50°F~350°F)
電子式電動執行機構
硬密封≤450℃
、油品等
蝕性介質
蝕介質
、油品等
蝕性介質
|
